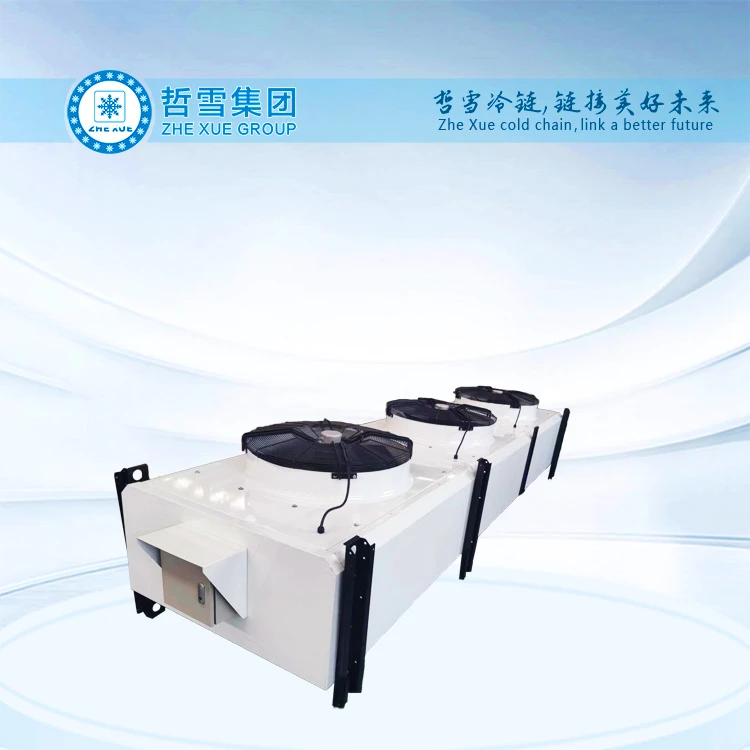

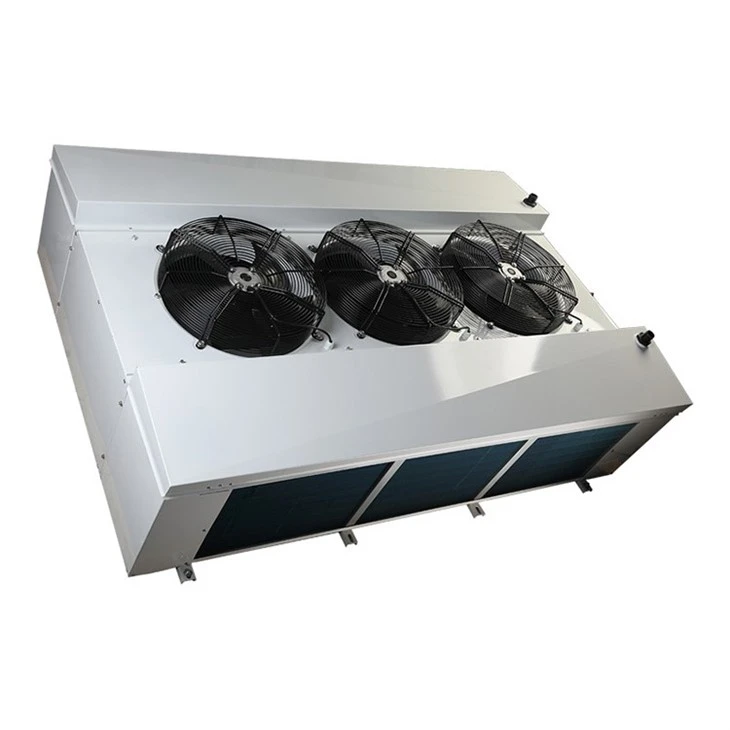

Oboustranně foukaný výfukový výparník

Výparníky s oboustranným foukáním jsou nejnovější v naší řadě vysoce kvalitních výparníků. Výrobek je navržen pomocí nejmodernější technologie a materiálů nejvyšší kvality, díky čemuž je vysoce odolný a energeticky účinný. Snadno se udržuje, zajišťuje také efektivní přenos tepla a rovnoměrné chlazení v celém výparníku. Díky tomu je vhodný pro termostatické aplikace, jako je chemické zpracování, skladování potravin a farmaceutická výroba.

Všechny výparníky jsou vybaveny motory externích ventilátorů mezinárodní značky. Jeho kompaktní a modulární design také usnadňuje instalaci a umožňuje bezproblémovou integraci s vaším stávajícím zařízením.

Oboustranné foukání výfuku Instalace výparníku

1)V závislosti na velikosti vzduchového chladiče by měly být použity 4, 6, 8 nebo 10 dlouhých šroubů pro jeho zvednutí na střechu chladírny.

2) Vzdálenost mezi povrchem výměníku tepla výparníku a stěnou skladu by neměla být menší než 250 ~ 350 mm (P 1), aby byl zajištěn normální provoz a pohodlná údržba výparníku.

3) Po instalaci výparníku je třeba věnovat pozornost kontrole, zda je výparník nainstalován ve vodorovné poloze.

4) Drenážní potrubí ze spodní části výparníku vedoucí ven ze skladu by mělo mít určitý sklon, aby výstup z drenážního potrubí byl níže než vstup, aby bylo zajištěno, že rozmrazená voda může být plynule vypouštěna mimo sklad; Část odvodňovacího potrubí vně skladu by měla být vybavena kolenem ve tvaru U pro zajištění vodního uzávěru, aby se zabránilo vniknutí velkého množství horkého vzduchu mimo sklad do chladírenského skladu drenážním potrubím.(p1).

5) Drenážní potrubí ve skladu by mělo být izolováno tepelně izolačními bavlněnými trubkami o tloušťce 25 mm. Když je skladovací teplota nižší než -20 stupňů, měla by být do drenážního potrubí instalována elektrická topná trubka, aby se zabránilo úniku rozmrazené vody. zamrznutí během procesu vypouštění a zajištění hladkého odtoku.

6) Při instalaci expanzního ventilu musí být vak pro snímání teploty pevně zabalen na horní polovině vodorovného vratného potrubí a zajistit dobrý kontakt mezi vakem pro snímání teploty a vratným potrubím. Vnější část vaku pro snímání teploty by měla být izolována s izolační bavlněnou hadicí o tloušťce 10 mm a délce 100 mm, aby se zabránilo ovlivnění sáčku pro snímání teploty skladovací teplotou a nesprávnému fungování chladicího systému.

7) Výstup vzduchu z výparníku by měl být mimo překážky, jako jsou trámy a sloupy, aby nedošlo k ovlivnění rozsahu přívodu vzduchu do výparníku.

Výkonové parametry

Φ450 mm-7P
C07=7mm Rozteč žeber
Modelka		MJH451C07R4-E	MJH451C07R6-E	MJH452C07R4-E
Chladicí výkon (kw)	SC1(△t=10K)	8.71	12.06	17.92
	SC2(△t=8K)	5.53	7.94	11.64
	SC3(△t=7K)	4.00	6.05	9.03
	SC4(△t=6K)	3.10	4.81	7.07
	SC5(△t=6K)	3.00	4.52	6.72
oblast výměny tepla (㎡)		20.50	30.80	40.30
objem trubky (dm³)		6.5	9.4	12.7
průtok vzduchu (m³/h)		6370	6010	12680
celkový výkon ventilátoru (W)		540	540	1080
celkový proud ventilátoru (A)		0.84	0.84	1.68
průtok vzduchu (m)		23	23	23
odmrazovací výkon (W)		4500	5400	7500
potrubí prům. dovnitř/ven (Φmm)		16/28	16/28	16/35
hluk (db)		51	51	54
váha (kg)		53	55	90

FAQ

Otázka: Jste továrna nebo obchodní společnost?

A: Jsme komplexní továrna na chladicí zařízení, vyrábíme vzduchem chlazené a vodou chlazené kondenzační jednotky, vodní chladiče, výparníky, vzduchové kondenzátory. Spolupracujeme s mnoha mezinárodními značkami kompresorů, jako jsou Bitzer, Mycom, GEA, Frascold, Hanbell a další.

Otázka: Jaká je vaše dodací lhůta pro běžné produkty?

Odpověď: Obvykle u kondenzátorů a výparníků je dodací lhůta 7 dní, ale pokud změníte součásti, bude to delší.

Otázka: Jaký způsob dopravy můžete poskytnout?

Odpověď: Můžeme zajistit přepravu po moři, letecky a expresně.
